垂直篩板塔盤

垂直篩板塔盤規格材質型號定制

不銹鋼垂直篩板塔盤是目前綜合性能優越的板式塔。氣液接觸傳質、傳熱過程是這樣的：由下層塔板上升的氣體經升氣孔后氣流收縮靜壓隆低，板上的液體靠本身的液柱靜壓及氣流的吸力進入帽罩內與上升氣流形成混合物邊進行傳質、傳熱邊上升，完成相當于普通鼓泡型塔板傳質過程的第一階段傳質過程，氣液混合物打到罩頂后進行液體的表面更新，并在罩內空間完成第二階段的傳質，然后，氣液混合物經帽罩上部側壁上的開孔水平噴出，液體被分散成大量直徑不等的液滴，形成很大的傳質表面，在液層上部空間完成第三次傳質、傳熱過程后，液滴返回板上液層內，氣體繼續上升至上層塔板。

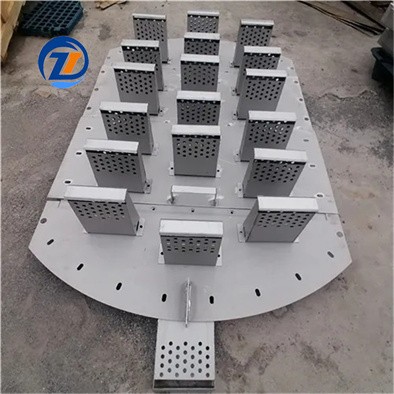

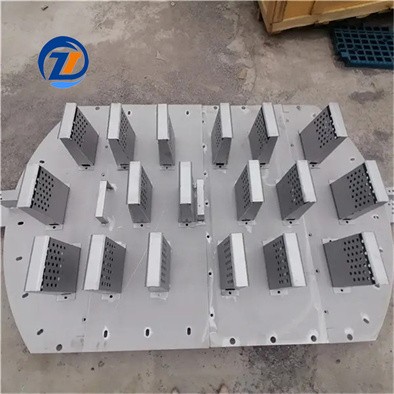

垂直篩板塔板是一種特殊結構的塔板，它裝有垂直的多孔管，能使液體的水平流動改變?yōu)榇怪绷鲃?dòng)。據研究，這種塔板的氣液負荷能力差不多兩倍于普通塔板，而塔板壓降并不太大。新垂直篩板的特別之處是塔板上裝有直徑為150~250毫米的圓筒形帽罩，筒壁上部布有許多篩孔，除此以外，如溢流堰、降液管以及分塊和連接方式與普通塔板一致無異

垂直篩板除帽罩結構外，與普通塔板相同。形如圓筒，由蓋板、擋板、液沫分離段，帶齒縫的裙邊等幾部分構成。
